Автомати захисту двигуна EATON

Країна виробник - Австрія

Устаткування під торговою маркою Moeller широко відоме у всьому світі і активно використовується в системах розподілу електроенергії й автоматизації адміністративних і житлових площ . З квітня 2008 року Moeller входить до складу корпорації Eaton.

Електротехнічне підрозділ Eaton ( Electrical Sector ) - світовий лідер в розробці і виробництві рішень для забезпечення якості, розподілу і управління електроживленням, обладнання для промислового контролю та промислової автоматики.

  • Детальний опис

  • Характеристика

Автомати захисту двигуна використовуються для захисту трифазних електродвигунів від струмів короткого замикання і перевантаження . Вони дозволяють виключити зі стандартної трикомпонентної пускової збірки - автоматичний вимикач + контактор + теплове реле, останню позицію і тим самим зменшивши її габаритні розміри.

На відміну від модульних автоматичних вимикачів, автомати захисту двигунів мають більш високу комутаційну здатність ( 25-100 кА ), високу струмочасову характеристику (11-15 хIн, що відповідає кривій D), та  регульований тепловий розчеплювач, який дозволяє більш точно проводити настройку автомату під конкретний двигун.

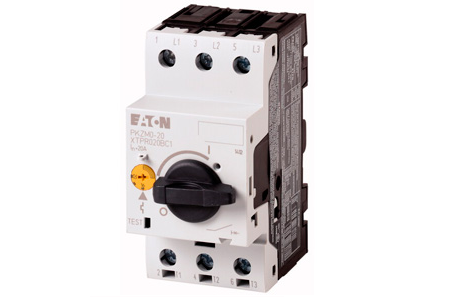

PKZM0 Серія автоматів Moeller ( Eaton ) від 0,1 А до 32 ампер.

Мають поворотну рукоятку управління з можливістю блокування, а також  можуть з'єднаються з контакторами DILM відповідної потужності в пусковій збірці прямого і реверсивного пуску. АЗД до 12 ампер мають однаковий розмір і комутуючу здатність 150 кА . Автомати від 16 А до 32 Ампер по глибині і ширині збігаються з контакторами DILM відповідної потужності, і комутуючу здатність 50 кА.

PKZM4 - це старша серія автоматом захисту двигуна Moeller . Автомати даної серії мають збільшені габаритні розміри і номінальні струми: від 10 до 65 Ампер . Комутуюча здатність 150 кА (при І ном до 25 А) і 50 кА (при І ном до 65 ампер) . Електричні з'єднувальні модулі дозволяють з'єднувати PKZM4 і контактори DILM 40-65 А в пускові збірки прямого пуску .

PKZM4 - це старша серія автоматом захисту двигуна Moeller .

Автомати даної серії мають збільшені габаритні розміри і номінальні струми: від 10 до 65 Ампер . Комутуюча здатність 150 кА (при І ном до 25 А) і 50 кА (при І ном до  65 ампер) . Електричні з'єднувальні модулі дозволяють з'єднувати PKZM4 і контактори DILM 40-65 А в пускові збірки прямого пуску



PKZM0 Серія автоматів Moeller ( Eaton ) від 0,1 А до 32 ампер.





ТИП

Струм (А)

Потужність (кВт) 380,400 В

PKZM0 0,16

0,01-0,16



PKZM0-0,25

0,16-0,25

0,06

PKZM0-0,4

0,25-0,4

0,09

PKZM0-0,63

0,4-0,63

0,12

PKZM0-1

0,63-1

0,25

PKZM0-1,16

1,0-1,6

0,55

PKZM0-2,5

1,6-2,5

0,75

PKZM0-4

2,5-4

1,5

PKZM0-6,3

4-6,3

2,2

PKZM0-10

6,3-10

4

PKZM0-12

8,0-12,0

5,5

PKZM0-16

10-16

7,5

PKZM0-20

16-20

9

PKZM0-25

20-25

12,5

PKZM0-32

25-32

15





PKZM4 - це старша серія автоматом захисту двигуна Moeller



ТИП

Струм (А)

Потужність (кВт) 380,400 В

PKZM4-16

10-16

7,5

PKZM4-25

20-25

12,5

PKZM4-32

25-32

15

PKZM4-40

32-40

20

PKZM4-50

40-50

25

PKZM4-58

50-58

30

PKZM4-63

58-63

34
