Типи, види цоколів

Цоколь - це елемент електричної лампи, необхідний для кріплення лампи в патроні і  для підведення електричного струму. Цоколь виготовляють з металу, іноді з кераміки. Всередині знаходяться частини лампи (електроди, нитки розжарення), а зовні - контакти.



У різних світильниках використовуються різні типи патронів, в кожен патрон встановлюють лампу з відповідним цоколем. Купуючи світильник чи вибираючи лампу для нього, необхідно звертати увагу на цоколь.



Існує багато видів і підвидів цоколів. 2 основні групи: Штирькові, різьбові. Найбільш поширений - це різьбовий (гвинтовий) цоколь.



В назві цоколя міститься інформація про його тип та розміри.



Перша буква в маркуванні цоколя визначає його тип:

E - різьбовий цоколь Едісона;
G - штирьковий цоколь;
R - цоколь з утопленими контактами;
B - штифтовий цоколь (байонет);
S - софітний цоколь;
Р - фокусуючий цоколь;
Т - телефонний цоколь;
К - кабельний цоколь;
W - безцокольні лампи.



Число вказує на розмір цоколя або означає відстань між контактами, наприклад : E14, E27, G5, G13



Маленькі літери визначають кількість з'єднувальних контактів або пластин:

s - 1 контакт ;
d - 2 контакти ;
t - 3 контакти ;
q - 4 контакти ;
p - 5 контактів ;

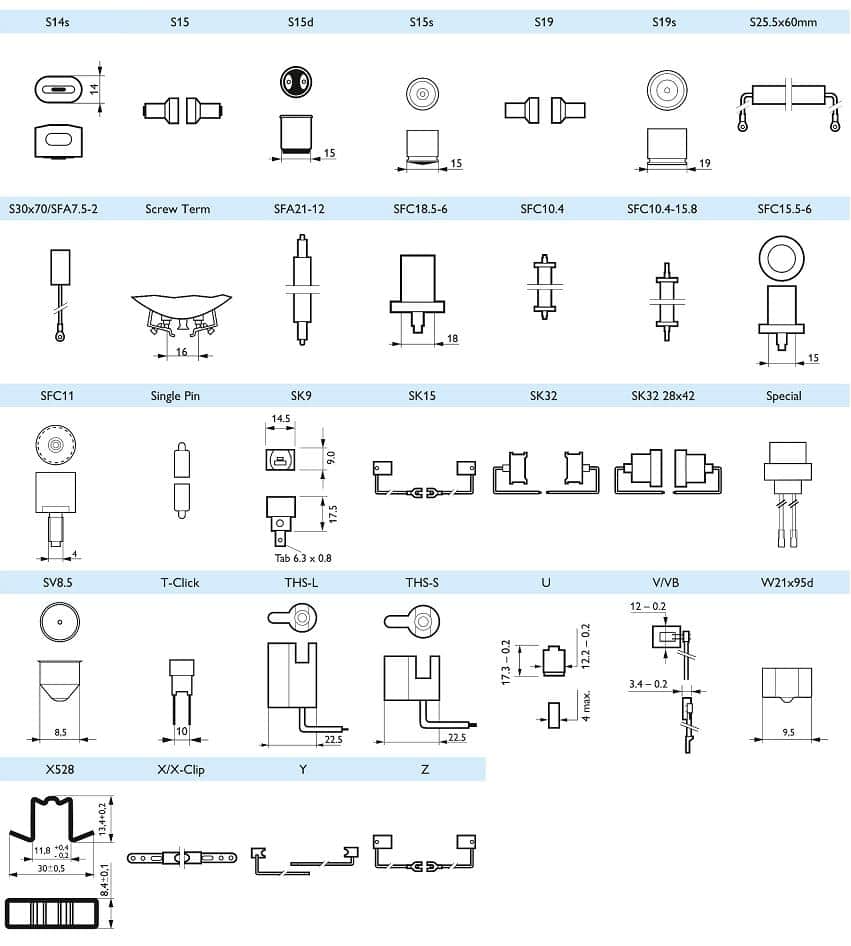

Image:
